[Tutorial] Glare Shader di 3Ds Max 9

Tutorial lama, sudah pernah post di forum lokal. Tapi saya post lagi disini.

Glare, sejenis efek glow pada objek.
Disini saya akan mengulas bagaimana cara membuat efek glare di mental ray. Saya menggunakan 3Ds MAX 9.
Berikut contoh gambarnya


tanpa glare


dengan glare

Bisa juga diaplikasikan ke glowing object.


Untuk shader "Glare", terletak pada Render Scene Dialog > Renderer > Rollout Camera Effects > Camera Shaders > Output.
Namun, biasanya Glare ini masih tersembunyi. Cara memunculkannya adalah dengan melakukan sedikit "hack" pada file shader-nya.

1. Cari file lume.mi pada direktori \Program Files\Autodesk\3ds Max 9\mentalray\shaders_standard\include

2. Agar aman, sebelumnya backup dulu file lume.mi

3. Setelah di backup, buka file lume.mi yang asli dengan meggunakan Notepad.

4. Cari code seperti ini
gui "gui_Glare" {
control "Global" "Global" (
"uiName" "Glare (lume)",
"category" "Output",
"helpCHM" "Lume/Doc/lume help.chm",
"helpLink" "/Glare.html",
"outputTypes" "-tag,+rgba_fp",
"hidden"
pada code "hidden", ubah menjadi "#hidden"

5. Save file lume.mi

Dengan begini Glare sudah ter-unlock.
Selanjutnya buka program 3Ds MAX. Pilih mental ray sebagai renderer nya.

Seperti biasa, saya hanya menggunakan scene yang simple saja. :) Plane, Teapot, dan 1 omni light.
Sebagai contoh disini, saya mengaplikasikan Arch & Design Material ke objek Teapot. Dengan menggunakan template Brushed Metal.

Mengaktifkan Glare Shader :
1. Buka Render Scene Dialog (F10)

2. Pada tab Renderer, cari rollout Camera Effects. Pada bagian Camera Shaders -> Output, gunakan shader Glare(lume)

3. drag dan instance shader Glare(lume) ke slot material editor yang kosong.


Sekarang Glare shader sudah dapat digunakan.

Berikut keterangan beberapa parameter-nya :
- Quality
value : 1-4
Semakin besar angkanya, maka efek Glare akan semakin bagus.


quality=1


quality=3

- Spread
Semakin besar angkanya, semakin terang efek Glare nya.


spread=2


spread=5

- Overlay Only
Untuk merender efek glare-nya saja



- Streaks & Streak Image
Untuk membuat efek Streak dengan menggunakan Image.


Streaks on, dengan Streak Image:



- Contrast
Untuk mengatur Contrast dari Streaks.


contrast=0,5


contrast=1

Selesai~!
semoga membantu. :)

Kampidh Studio Lighting 1

Ngabuburit sambil nunggu buka puasa, daripada tidur, mendingan bikin tutorial yang berguna bagi nusa dan bangsa. Hahaha~ =D

Disini saya menggunakan Max 2009



Bagi yang tahu progressku waktu bikin robot-robotan buat challange di KutuCG atau bisa dilihat di CGPortfolio-ku, nah ini setting studionya yang kupakai.


Pertama, membuat backgroundnya terlebih dahulu dari plane yang dimodifikasi hingga seperti ini.

Plane diberi warna hijau. (Penjelasan tentang pemakaian warna hijau akan dibahas di bagian selanjutnya)

Lalu meletakkan objek diatasnya dan mengatur kamera.

Kemudian, untuk lighting, menggunakan 2 buah mr Sky Portal di samping kanan dan kiri objek. Diluar batas jangkauan view kamera. (Silahkan lihat tutorial saya tentang menggunakan mr Sky Portal sebagai area light pada posting saya sebelumnya.)

Sampai langkah ini, tidak usah mengubah parameter-parameter di blackbody shader dari Sky Portal dahulu.

Buka Environtment and Effects dialog (keyboard 8) dan ubah Exposure Controlnya menjadi mr Photographic Exposure Control.

Ini adalah parameter yang saya gunakan. Untuk Exposure Valuenya sendiri tergantung kebutuhan. Disini saya menggunakan value 0,05EV agar nanti di pengaturan shader portal lightnya tidak membutuhkan intensitas yang terlalu besar (angka yang terlalu besar).
Untuk Highlights (Burn), Midtones, Shadows, dan Color Saturation saya setting sedemikian rupa agar hasil render bisa tampak lebih kontras.
Highlihgts (Burn), Midtones, dan Shadows fungsinya kurang lebih seperti Curves di Photoshop. Sedangkan Color Saturation fungsinya mengatur saturasi warna.
Untuk Whitepoint, saya menggunakan 5500K. Bagi yang gemar fotografi, pasti mengerti apa maksud Whitepoint ini. Dengan setting demikian, berarti titik warna 'Putih' dari hasil render saya akan berada di temperatur warna 5500K. Segala objek yang mengeluarkan cahaya dengan temperatur warna dibawah 5500K akan terlihat 'Warm'(oranye kemerah-merahan) dan yang diatas 5500K akan terlihat 'Cool' (kebiru-biruan). Selanjutnya dibahas pada pengaturan portal light.
Vignetting adalah penggelapan pada sisi-sisi dan sudut-sudut gambar. Disini saya beri 5,0 hanya untuk menambah efek dramatis saja.

Selanjutnya pengaturan pada Sky Portal.

Salah satu Sky Portal saya beri temperatur 4000K dan satunya lagi saya beri temperatur 9500K. Ini menghasilkan pencahayaan antara 'Warm' dan 'Cool'. Membuat hasil lighting lebih dalam dan menghasilkan warna yang lebih kaya. Pengunaan warna hijau pada background juga bertujuan menambah kekayaan warna dan tidak mengakibatkan dominasi yang berlebih diantara warna 'Warm' dan 'Cool'.
Intensitas diantara kedua Sky Portal juga saya beri selisih. Hal ini bertujuan agar pencahayaan terlihat dinamis. Tidak terlalu berimbang antara 'Warm' dan 'Cool'.

Untuk setting indirectnya, saya hanya mengaktifkan Final Gather dengan preset low.


Hal yang patut diperhatikan:
- Skala
Skala apa yang anda gunakan? Seberapa besar studio dan objeknya? Hal ini tentu mempengaruhi kebutuhan setting parameter yang berbeda. Sebagai contoh, disini saya menggunakan satuan cm dan untuk objeknya memiliki tinggi 110cm.


Semoga berguna! Oh ya, tentunya parameter-parameter disini tidak baku. Tergantung dengan selera masing-masing seniman. =)

Ikut Kontribusi

...di mrmaterials.com
Itu salah satu resource mental ray. Ada banyak material-material yang berguna dan siap di-download disana. Juga ada tips & trik yang berguna di blognya. Salah satunya blognya master Jeff Patton.

_{Note: Dalam bahasa Inggris tentunya.}

Saya sendiri ikut menyumbang material. Material yang saya buat adalah metal_rustycoated. Praktek mencoba blending material. Hasilnya adalah material metal yang berkarat dan dilapisi dengan glossy clear coating. Materialnya bisa di-download disana. ^^

[Tutorial] Membuat Sky Portal Light menjadi Area Light

2 Portal Light sebagai Area Light. Tanpa FG ataupun GI.

Tested di max 2009, tetapi kurang lebih dapat digunakan di max 2008 juga.

Selain berfungsi sebagai Portal Light, mrSky Portal light ternyata juga dapat digunakan sebagai area light. Dengan memanfaatkan mib_blackbody shader. Namun secara default, shader ini masih hidden.


Lalu bagaimana cara untuk memunculkan shader ini?

Yang harus dilakukan untuk memunculkan shader ini adalah dengan memodifikasi file base.mi yang terletak di Program Files\Autodesk\3ds Max 2009\mentalray\shaders_standard\include (Autodesk\3ds Max 2008 ... jika anda menggunakan max 2008)

- Seperti biasa, backup dulu file ini.
- Setelah di-backup, buka file base.mi dengan notepad kemudian cari baris shader mib_blackbody (tips: gunakan find, karena shader dalam file ini cukup banyak dan bisa membuat pusing...=D ).
- Tambahkan kata texture setelah kata apply light. Jangan lupa beri tanda koma sebelum kata texture. Dan beri tanda # sebelum kata "hidden" (lebih jelasnya ada pada gambar). Selain untuk memunculkan shader mib_blackbody, langkah ini bertujuan agar shader ini dapat digunakan sebagai texture map. Karena sebenarnya shader ini hanya sebagai light shader (hanya dapat digunakan di light object).

- Save file.

Sekarang shader mib_blackbody sudah siap untuk digunakan.


Bagaimana cara menggunakan shader ini?

- Pada Portal Light yang ingin digunakan menjadi Area Light, buka rollout Advanced Parameters. Aktifkan "Visible To Render". Lalu pada Color Source pilih Custom, klik tombol shader disampingnya yang masih bertuliskan "None" dan pilih shader mib_blackbody. (lebih jelasnya pada gambar)

Klik untuk memperbesar

- Buka material editor, kemudian klik-drag-instance tombol shader ke slot material yang kosong.
- Kemudian pada slot material tersebut akan muncul parameter-parameter dari shader mib_blackbody.

Berikut keterangan beberapa parameternya:
* temperature: menentukan warna cahaya dalam satuan Kelvin.
* intensity: menentukan intensitas cahaya dalam satuan lumens(lm). Jika terbiasa menggunakan satuan candela(cd), maka kurang lebih hitungannya 1 candela = 3,1416 lumens.
- Setelah mengatur parameter, siap render! =)

Biasanya saya hanya merubah intenstitas cahaya melalui parameter mib_blackbody. Sedangkan pada parameter Portal Light, intensitasnya saya biarkan tetap 1.


Oke, tetapi jika saya ingin membuat agar portal light ini dapat diarahkan mengikuti target (target light) bagaimana?

Tak usah bingung. Ada triknya! =D
Dengan memanfaatkan objek Dummy dan LookAt Constraint.
- Buat objek dummy sebagai target.
- Seleksi portal light yang ingin dibuat mengikuti target, kemudian masuk ke tab Motion(tab yang bergambar roda menggelinding).
- Pada rollout Assign Controller, pilih Rotation, kemudian klik Assign Controller(tombol kecil di pojok kiri atas dari rollout).
- Pilih LookAt Constraint dan klik OK.
- Pada rollout LookAt Constraint, klik Add LookAt Target dan pilih objek dummy yang ingin digunakan sebagai target. Kemudian atur parameter dibawahnya seperti gambar berikut.

Klik untuk memperbesar

- Selesai!


Mengapa menggunakan Portal Light sebagai Area Light?
Pada max 2008, belum terdapat pilihan "Light Shape Visible in Render" pada Area Light. Sehingga tidak dapat memunculkan refleksi sumber cahaya pada material. Hanya Specular.

Tapi di max 2009 kan sudah ada pilihan itu di Area Light?
Lebih jelas lihat pada gambar.

Portal Light di sebelah kiri dan Area Light disebelah kanan.
Teapot bermaterial Carpaint dan sphere bermaterial Arch&Design.
Lihat perbandingan refleksi sumber cahaya pada objek.
Portal Light dapat memberikan refleksi yang tajam dan akurat pada semua objek. Sedangkan Area Light memberikan refleksi yang sedikit buram pada Arch&Design material dan tidak memberikan refleksi pada Carpaint material (namun hal ini terjadi hanya pada Area Light yang berbentuk Rectangle dan Disc[note: Point dan Line tidak visible di render], sedangkan Sphere dan Cylinder dapat memberikan refleksi).
Serta menurut saya, pendaran cahaya Portal Light lebih bagus dan halus.


Ok, cukup sekian untuk tutorial ini. Dan terima kasih untuk Master Jeff Patton yang sudah memberikan trik berguna ini di blognya. =) (meskipun ternyata ini trik udah lama banget...)

Semoga berguna! Silahkan bertanya jika masih ada yang membingungkan. ^^

Spherical Concave Mirror Imperfections

Klik gambar untuk memperbesar

Sejenak iseng bermain-main dengan caustic dan ilmu fisika. Ternyata dapat pola-pola caustic yang keren. Awalnya saya hanya ingin melihat efek dari abrasi spheris yang dihasilkan dari lensa/cermin spheris.

Scene nya cukup simple, ada cermin cekung spheris, direct light, plane, dan camera.

Penempatan posisi objek

Jarak plane dari pusat cermin adalah 1/2 dari jari-jari cermin, tepatnya titik fokus. Direct light diletakkan di depan plane dan menghadap cermin. Sedangkan kamera diletakkan di pusat cermin.

Untuk setting mental ray nya, saya hanya mengaktifkan caustic dengan jumlah 2 juta photon.

Setelah scene siap, barulah saya bereksperimen. Saya coba memberi objek cermin cekung dengan berbagai macam modifier secara bergantian(Bend, Twist, Melt, dsb.). Dan hasilnya, pola-pola caustic yang indah terbentuk. =)

Progress... Exceeded??

Hanya iseng kepingin posting aja..

Udah lama sih kejadiannya, ada yang pernah mengalami hal serupa? ^^a

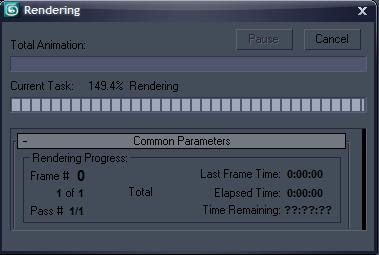

Waiting and waiting... until.. 149.4%?? O_o

Entah apa penyebabnya (IMO rasanya imbas dari GI calculation), rasanya konyol aja ngeliatnya. Huahahaha~
*Gitu ya saya melongo saja..* Kalo dibiarin bisa sampai berapa persen yah~ *giggle*

Tapi setelah tweak beberapa parameter udah normal lagi kok.

[Trik] Startup 3Ds Max dengan Mental Ray

Tiap kali kita membuka Max, lalu ingin membuat scene dengan mental ray, tentu pertama yang kita lakukan adalah merubah renderer-nya pada Render Scene Dialog bukan?
Merasa repot? Maka muncul pertanyaan, "Bisa ndak sih, begitu kita buka 3Ds Max, renderernya langsung otomatis pake mentalray? Jadi ndak perlu ngerubah2 lagi.."

Jawabannya: Tentu saja bisa~!
Beberapa waktu lalu saya sempat iseng-iseng sambil baca dokumen help nya 3Ds Max. Terus ketemu fungsi Command Line switch~ =)

"Lalu bagaimana caranya?"

Caranya cukup simpel saja~
1. Buka 3Ds Max
2. Dalam kondisi scene yang masih kosong dan bersih, ubah renderer-nya dari Default Scanline menjadi Mental Ray.
3. Save scene ke direktori 3Ds Max (\Program Files\Autodesk\3ds Max 2008\). Judul file-nya dapat sesuka anda.
4. Close 3Ds Max.
5. Klik kanan pada shortcut 3Ds Max (misal shortcut di desktop), pilih properties.
6. Masuk ke tab shortcut.
7. Pada kolom Target, beri judul file scene mental ray yang telah anda simpan pada langkah ke 3 setelah alamat target. (misal, contoh pada gambar, file saya berjudul "Untitledmr.max", maka penulisannya adalah: "C:\Program Files\Autodesk\3ds Max 2008\3dsmax.exe" Untitledmr)

file name : Untitledmr.max

8. Klik OK.
9. Buka kembali 3Ds Max. Sekarang 3Ds Max langsung menggunakan mental ray pada startup.
10. Cobalah dengan langung menekan tombol F9 atau Shift+Q pada keyboard.

Sekian~ Maaf jika kata-kata saya agak amburadul. Hari ini bahasa saya lagi kacau.. :)
